产品描述：
 |
 |
 |
 |

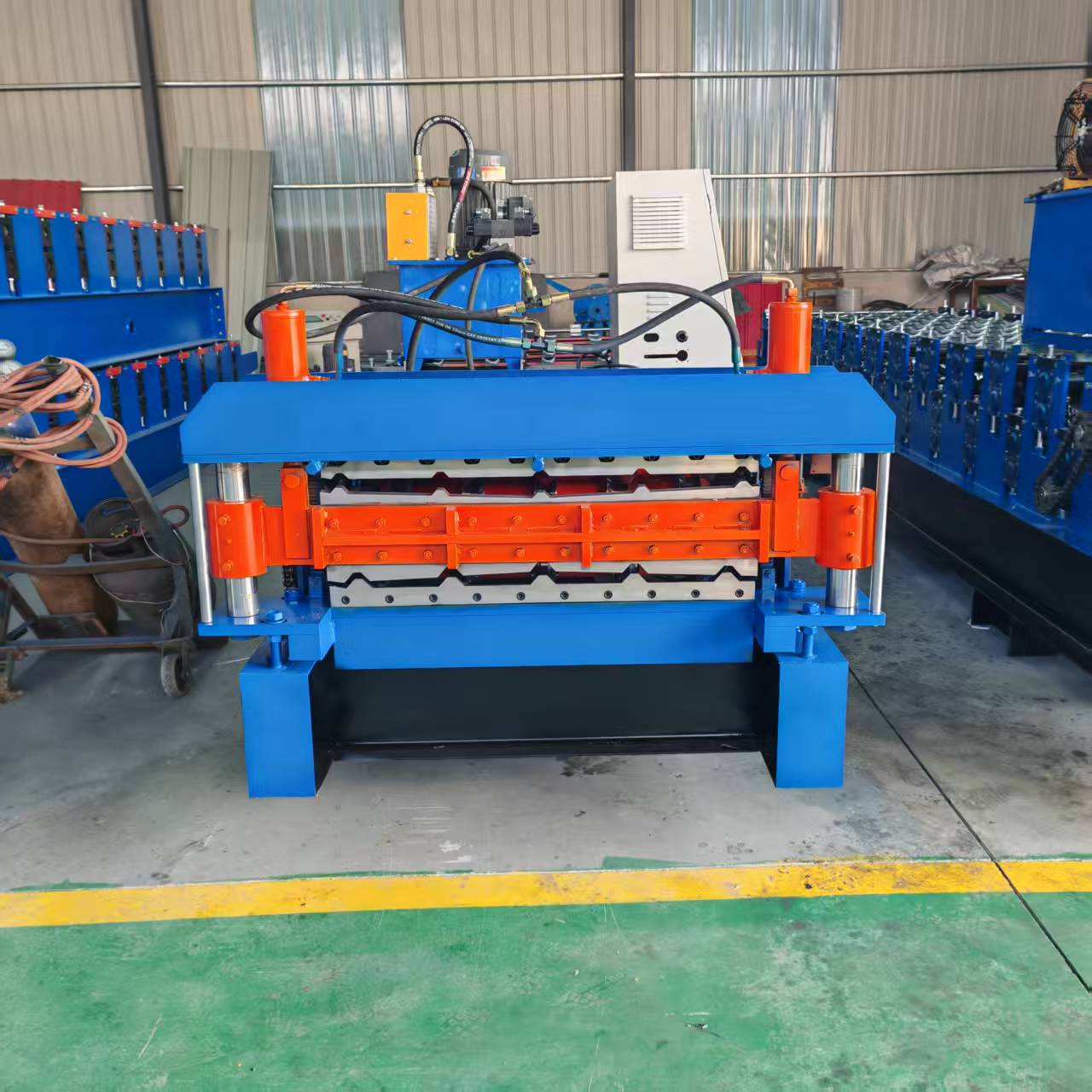

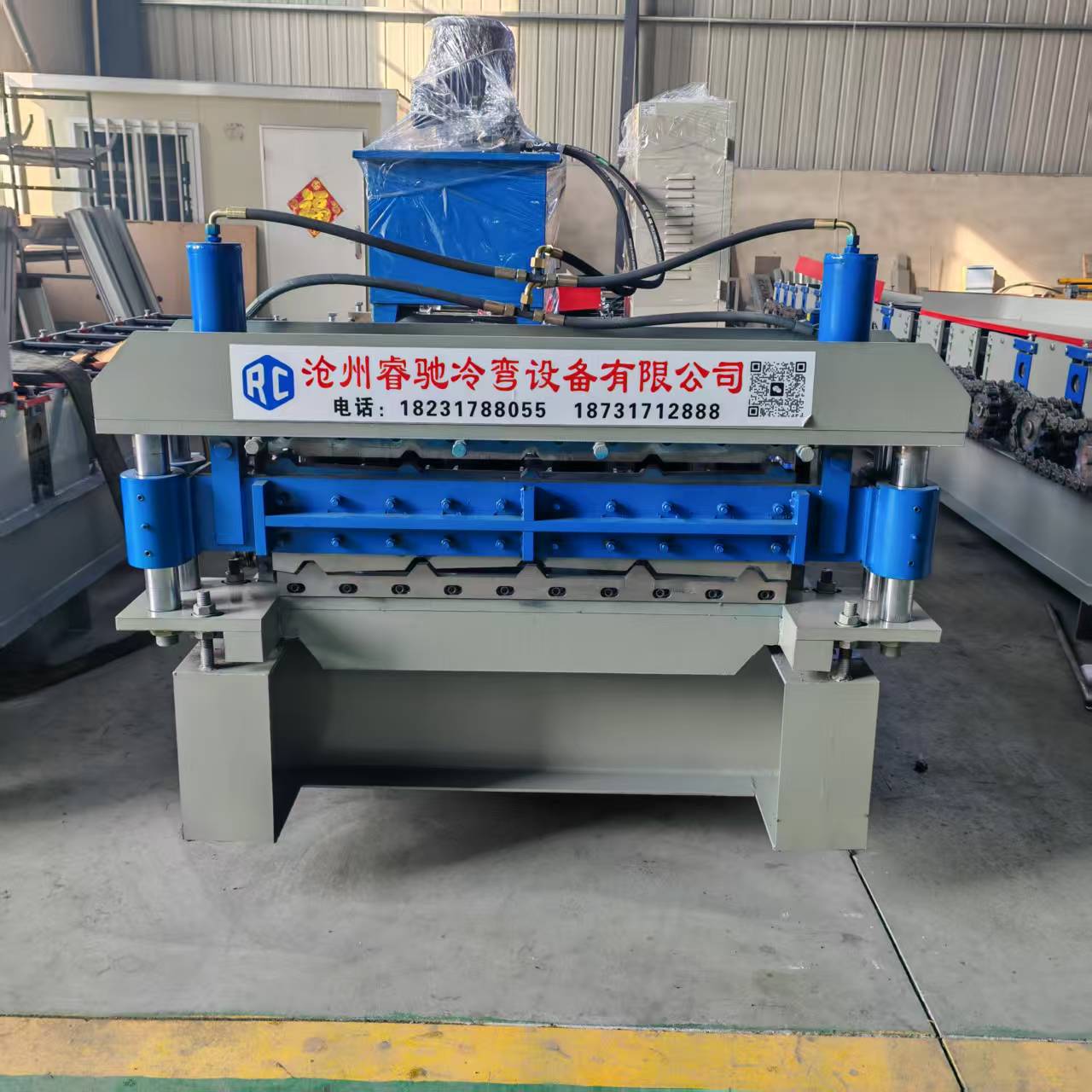

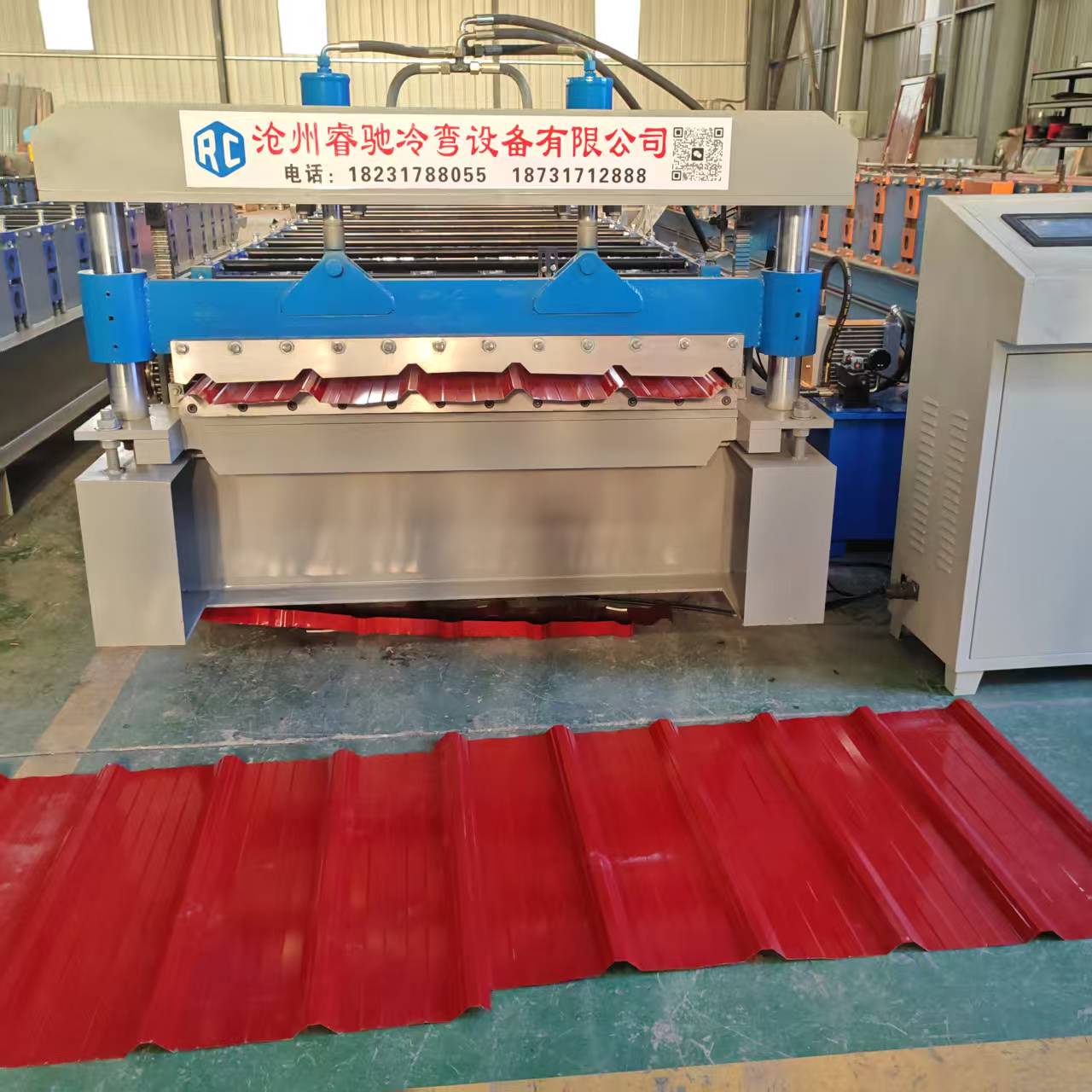

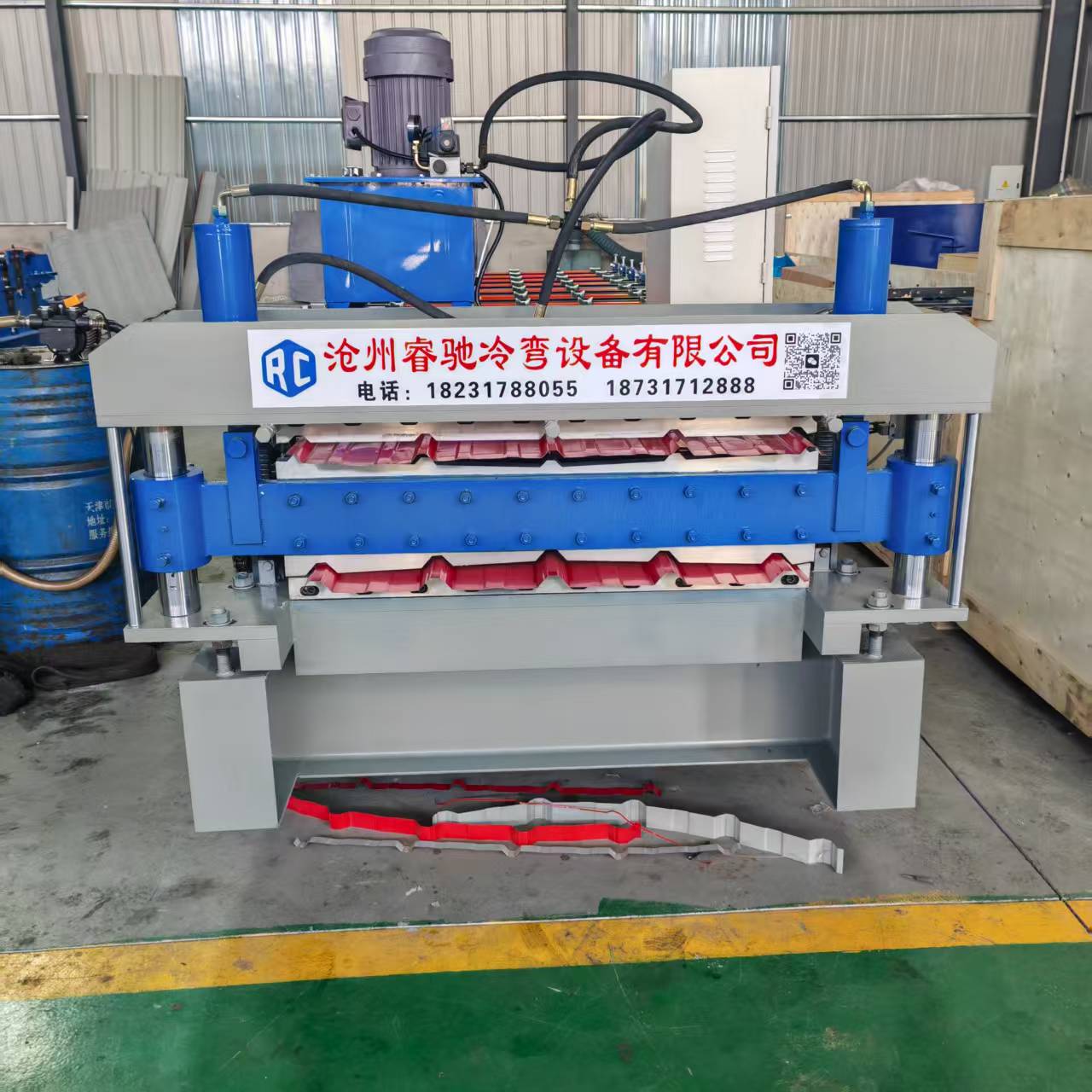

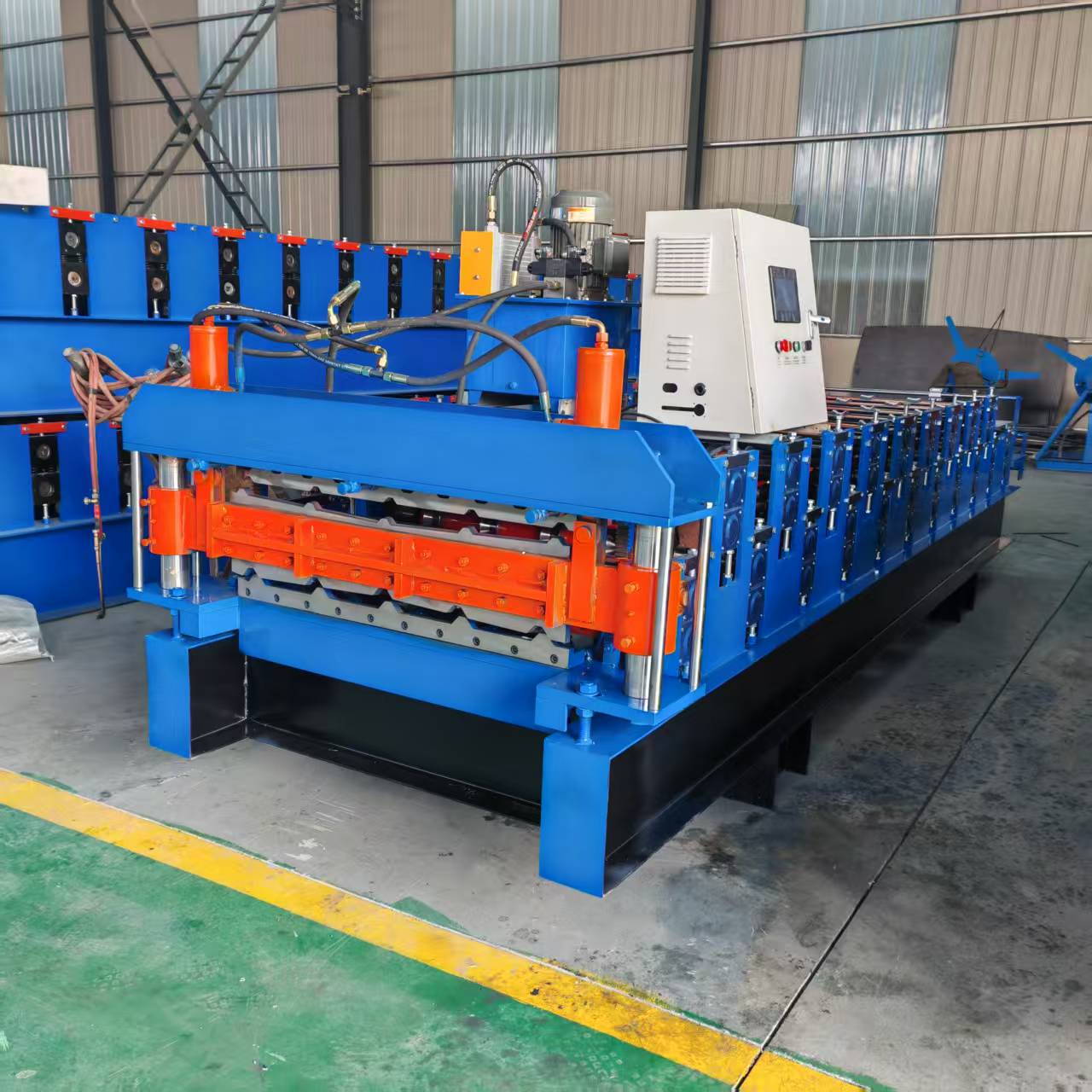

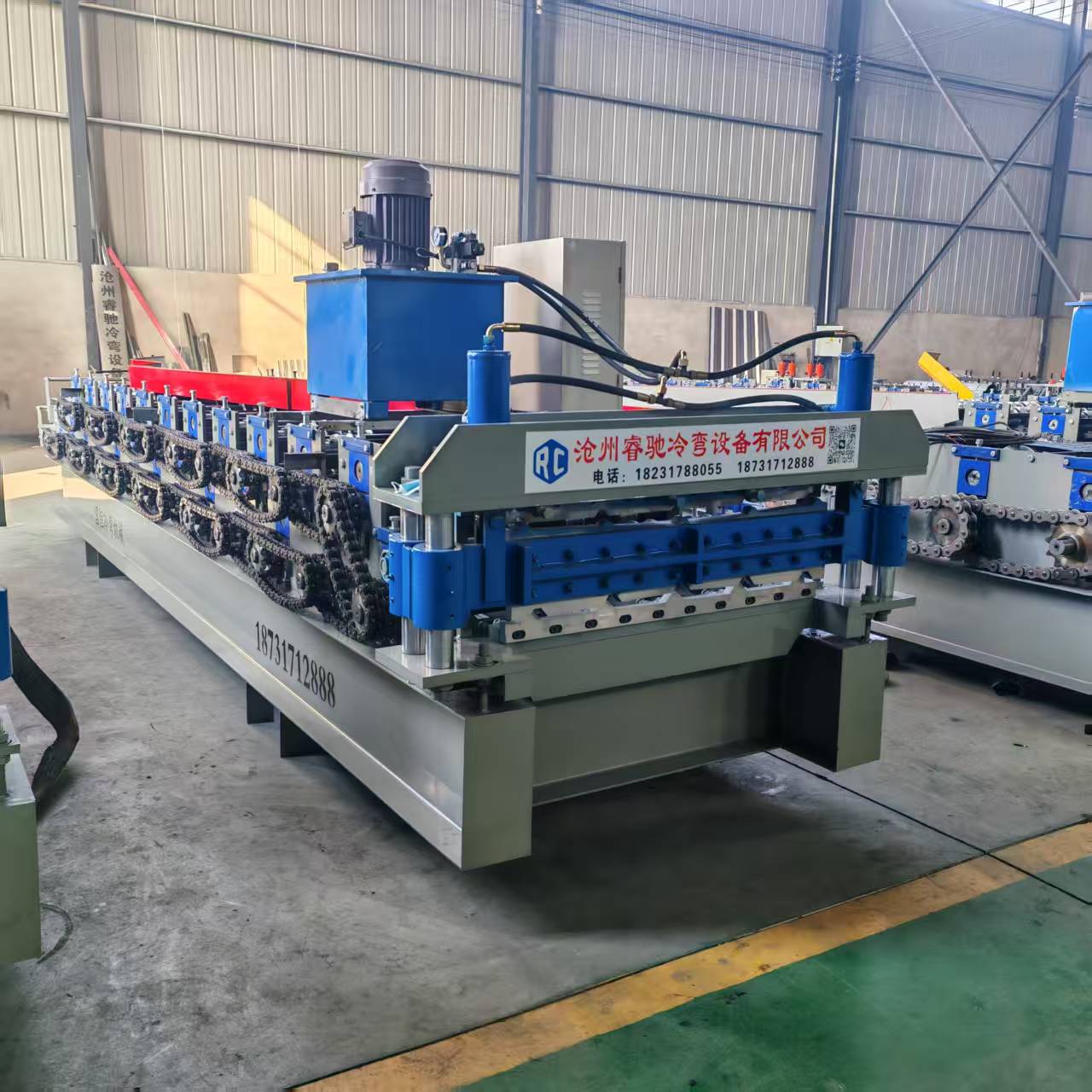

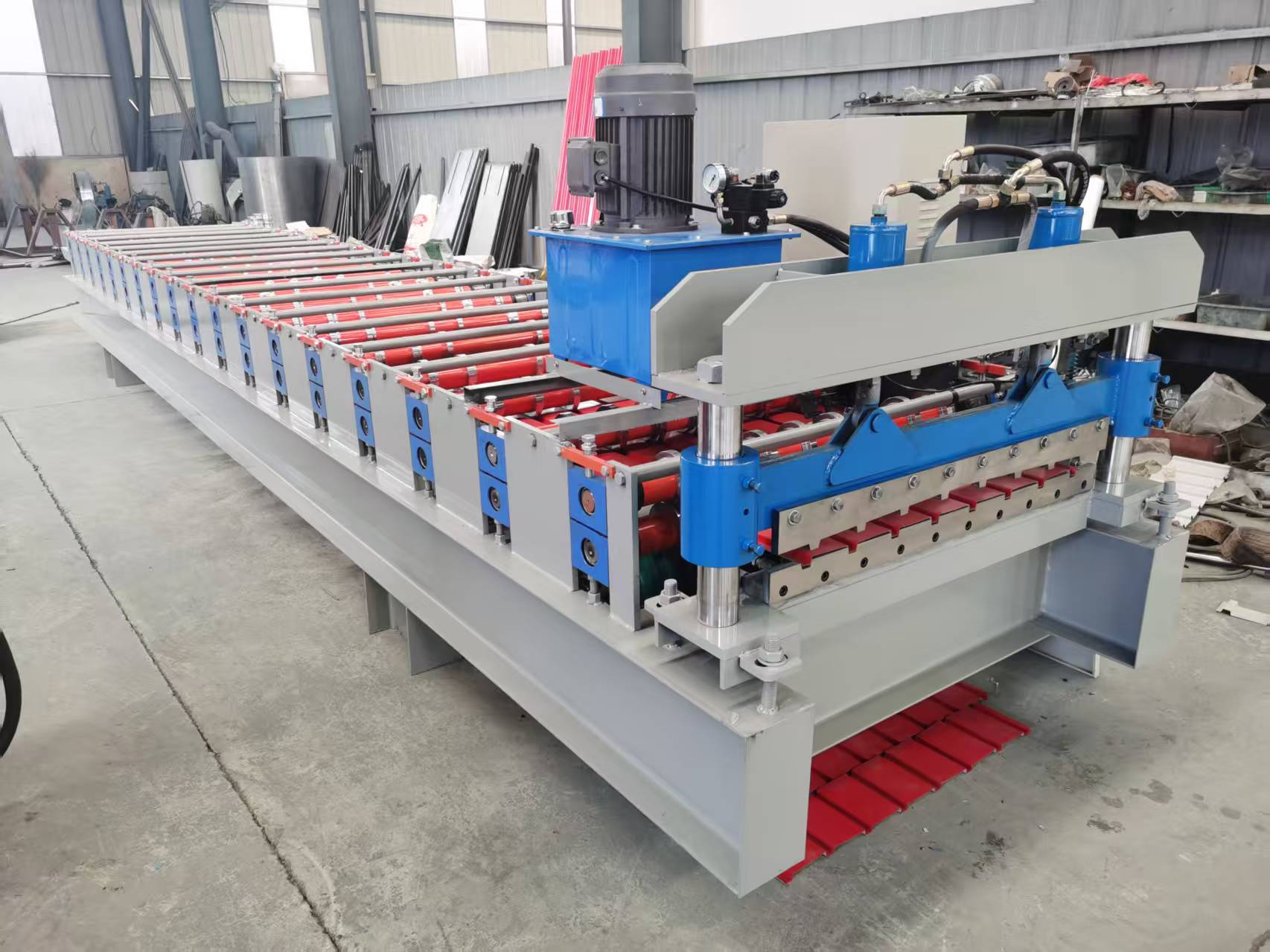

840-900琉璃瓦机详细技术参数：
长*宽*高：5500mm*1300mm*1500mm
机器重量：2T左右
大架用料：250H钢
中板厚度：12mm
成型轴：直径70mm、45#调质
成型轮：材料45#锻打 镀硬铬
传动方式：0.6寸链轮、链条
动力：主机3KW
成型排数:11排
成型速度:8-12m/min
压制厚度:0.2-0.8mm
压制宽度：1000mm
电控系统：采用工业电脑PLC控制
泵站电机：3KW
840-900琉璃瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。设备应经常擦拭，保持清洁，不许有泥污积水。
840-900琉璃瓦机上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的 定位。
